Soutěžní podklady na architektonickou soutěž projektu přírodovědecké fakulty UP v Olomouci byl po soutěžních podkladech na Národní technickou knihovnu v Praze Dejvicích posledním elaborátem, zpracovávaným BCH v rámci předprojektové přípravy. V obou aktivitách byl garantem koncepce soutěžních podkladů TYPAZ s.r.o. V tomto případě je prezentován celý digitalizovaný rozsah elaborátu, včetně textové části i perspektografických plánových podkladů. Takto byla vypravena každá soutěž, která obdobný elaborát vyžadovala. V několika případech požádal vypisovatel soutěže BCH o kontrolu správnosti zákresů navrhované architektury do fotografické perspektivy zobrazeného prostředí, především při řešení urbanistických celků a jejich výškových dominant.
Seznam příloh soutěžních podkladů pro veřejnou architektonickou soutěž
NA ZPRACOVANÍ NÁVRHU URBANISTICKÉHO, ARCHITEKTONICKÉHO A PROJEKTOVÉHO ŘEŠENÍ STAVBY
PŘÍRODOVĚDECKÉ FAKULTY UNIVERZITY PALACKÉHO V OLOMOUCI
V AREÁLU ENVELOPA V OLOMOUCI
část:
panoramatické fotogrammetrické perspektivy řešeného území
pro zákres navrhovaného řešení
- SEZNAM PŘÍLOH
- 1. textová část:
- a - seznam příloh
- b - průvodní zpráva ke konstrukci perspektivního obrazu do soutěžních podkladů – panoramatických fotogrammetrických perspektiv
- c- přehledka stanovisek a hlavních směrů panoramatických fotogrammetrických perspektiv

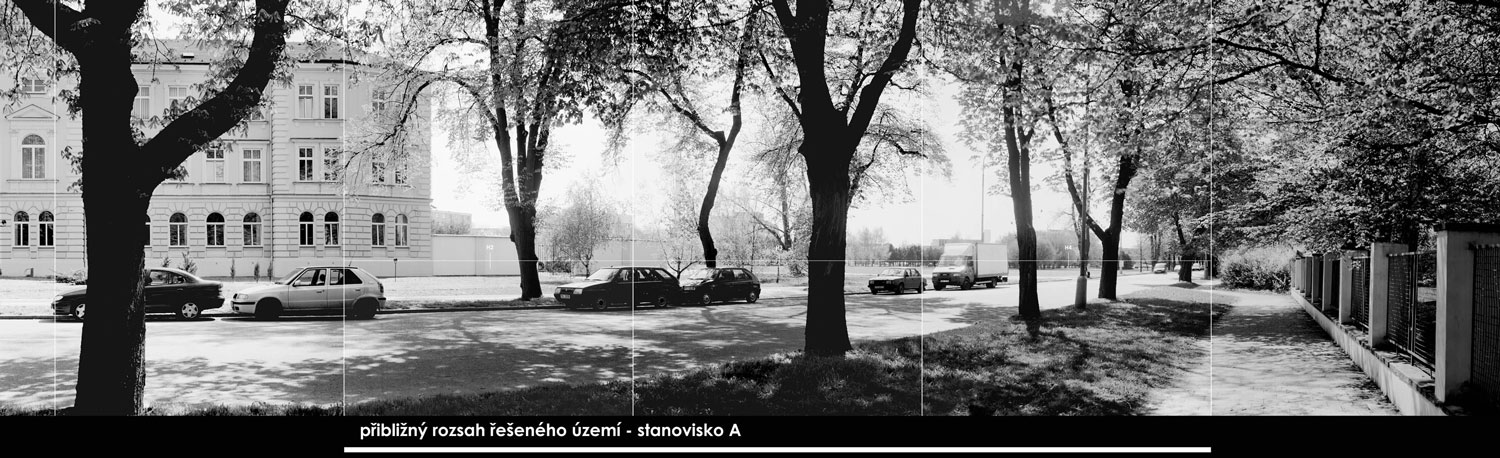

- 2. Panoramatická fotogrammetrická perspektiva A
- "Pohled od severu v širším rámci. Stanovisko na pěším parteru třídy 17. listopadu, před budovou Státního zastupitelství"
- 2.1 fotografická část:
- - panoramatický fotogrammetrický snímek z pěti dílů
- - souřadnice stanoviska x= -546232, 932; y= - 1121554, 743
- - souřadnice hl. bodu (směr hl. paprsku) x= - 546212, 600; y= -1121972, 031
- - nadmořská výška horizontu snímku 212,93 Bpv
- - obrazový úhel dílu 25g
- - celkový úhel panoramatického snímku 125g
- Řešené území s předpokládaným zákresem soutěžního návrhu je zobrazeno na snímcích 2,3,4.
- 2.2 výkresová část:
- - plánový podklad pro konstrukci perspektivy:
- orientace hlavních směrů jednotlivých dílů panoramatu pro zákres (2,3,4)
- orientace okrajových paprsků jednotlivých dílů panoramatu pro zákres (2,3,4)
- - plánový podklad pro konstrukci perspektivy:
- rozvinutá perspektivní průmětna zákresových snímků (2,3,4) s vyznačením průběhu horizontu ve formátu průmětny a s vyznačením hlavních bodů jednotlivých dílů panoramatu H2, H3, H4

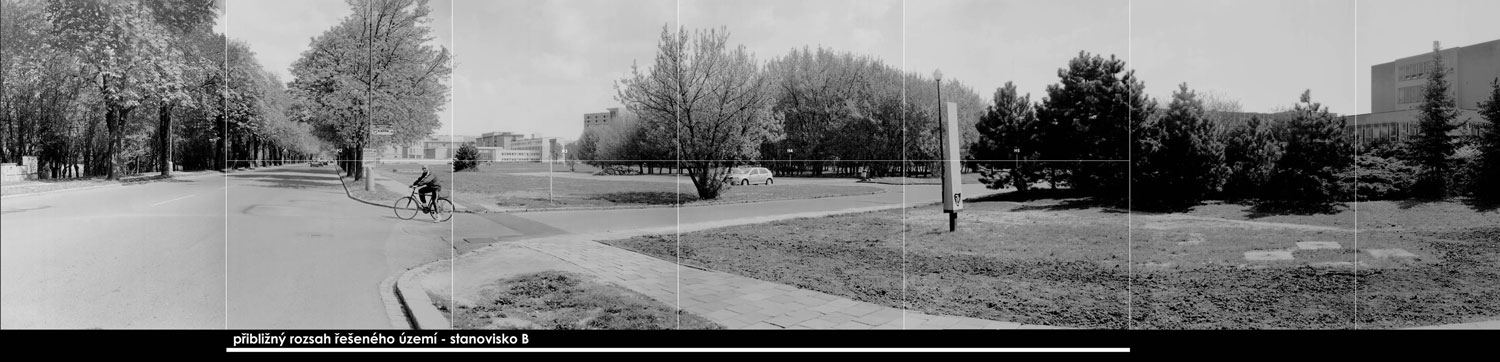

- 3. Panoramatická fotogrammetrická perspektiva B
- "Pohled od jihu v širším rámci. Stanovisko v parteru vozovky třídy 17. listopadu"
- 3.1 fotografická část:
- - panoramatický fotogrammetrický snímek ze sedmi dílů
- - souřadnice stanoviska x= -546408, 959; y= - 1121818, 371
- - souřadnice hl. bodu (směr hl. paprsku) x= - 546018, 525; y= -1121589, 582
- - nadmořská výška horizontu snímku 213,10 Bpv
- - obrazový úhel dílu 25g
- - celkový úhel panoramatického snímku 175g
- Řešené území s předpokládaným zákresem soutěžního návrhu je zobrazeno na snímcích 2,3,4,5.
- 3.2 výkresová část:
- - plánový podklad pro konstrukci perspektivy:
- orientace hlavních směrů jednotlivých dílů panoramatu pro zákres (2,3,4,5)
- orientace okrajových paprsků jednotlivých dílů panoramatu pro zákres (2,3,4,5)
- - plánový podklad pro konstrukci perspektivy:
- rozvinutá perspektivní průmětna zákresových snímků (2,3,4,5) s vyznačením průběhu horizontu ve formátu průmětny a s vyznačením hlavních bodů jednotlivých dílů panoramatu H2, H3, H4, H5.

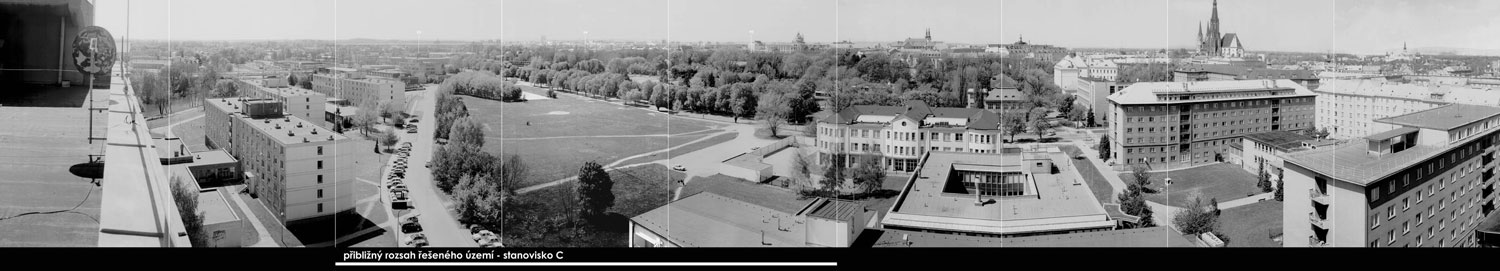

- 4. Panoramatická fotogrammetrická perspektiva C
- "Pohled od severu v širokém urbanistickém rámci. Zvýšené stanovisko na severním nároží střechy koleje Bedřicha Václavka"
- 4.1fotografická část:
- - panoramatický fotogrammetrický snímek z devíti dílů
- - souřadnice stanoviska x= -546062, 652; y= - 1121632, 627
- - souřadnice hl. bodu (směr hl. paprsku) x= - 546394, 740; y= -1121940, 038
- - nadmořská výška horizontu snímku 247,45 Bpv
- - obrazový úhel dílu 25g
- - celkový úhel panoramatického snímku 225g
- Řešené území s předpokládaným zákresem soutěžního návrhu je zobrazeno na snímcích 3,4,5.
- 4.2 výkresová část:
- - plánový podklad pro konstrukci perspektivy:
- orientace hlavních směrů jednotlivých dílů panoramatu pro zákres (3,4,5)
- orientace okrajových paprsků jednotlivých dílů panoramatu pro zákres (3,4,5)
- - plánový podklad pro konstrukci perspektivy:
- rozvinutá perspektivní průmětna zákresových snímků (3,4,5) s vyznačením průběhu horizontu ve formátu průmětny a s vyznačením hlavních bodů jednotlivých dílů panoramatu H3, H4, H5.
K O N S T R U K C E P E R S P E K T I V N Í H O O B R A Z U
N A V R H O V A N É H O O B J E K T U D O F O T O G R A F I E
Všeobecně k soutěžním podkladům
Perspektivní zobrazení navrhovaného objektu je požadováno formou začlenění do širších souvislostí území areálu vysokých škol v Olomouci na třídě 17. listopadu.
Tři vybrané pohledy nezobrazují proto pouze vlastní řešené území stavebního pozemku, ale stávající okolní konfiguraci budov a vzrostlé zeleně v širokém panoramatickém úhlu zobrazení. Takovýto úhel není možno obsáhnout jedinou rozšířenou průmětnou a proto je celkový záběr složen z více snímků - samostatných perspektiv, vzájemně na sebe navazujících shodnou distancí, úhlem zobrazení a výškou horizontu. Šíře jednoho dílu fotografického snímku se rovná ve výkresovém podkladu šíři příslušného úseku perspektivní průmětny, výška horizontu perspektivy je vykreslena linií přímo ve fotografii, stejně jako průmět hlavního paprsku v ose fotografie.
Perspektivní průmětna celkového panoramatu je tedy pravidelným polygonem.
Postup při konstrukci perspektivního obrazu do soutěžních podkladů – princip klasické metody
Příprava:
do "plánu perspektivní orientace A, B, C" zobrazíme půdorys vnějšího objemu navrhovaného objektu - v průběhu všech podlaží
do pohledů na všechna zobrazovaná průčelí vykreslíme postupně v odpovídající nadmořské výšce průběh horizontu panoramatické fotogrammetrické perspektivy A, B, C
pro perspektivní konstruovanou kresbu připravíme vždy odpovídající výkres " zobrazení perspektivní průmětny viditelného prostoru řešení A, B, C"
Poznámka: pro počítačové zpracování lineární kresby perspektivního zákresu doplníme další údaje, vyplývající z perspektivní orientace a specifických požadavků jednotlivých programů
Vlastní konstrukce perspektivního obrazu:
Údaj o nadmořské výšce horizontu perspektivy, vztažený ke zobrazovanému objektu, polohopisná poloha stanoviska perspektivy, udaný směr hlavního paprsku, perspektivní distance, definovaná poloha zobrazovaného objektu a poloha perspektivní průmětny umožňují aplikaci kterékoliv z metod konstrukce lineárního perspektivního zobrazení klasickým způsobem, stejně jako počítačovým zpracováním (pro tento způsob konstrukce doplníme další potřebné údaje).
Perspektivní kresbu, zpracovávanou klasickým způsobem, můžeme kreslit přímo do zobrazení průmětny, při čemž se vyvarujeme zbytečného konstruování partií navrhovaného objektu, skrytých za konturou viditelného prostoru (blíže položené objekty – pro čitelné zobrazení stavby nebude zobrazována clonící zeleň).
Sejmeme-li vyhotovenou kresbu a ztotožníme-li obě vykreslené linie horizontu v kresbě i ve fotografii se vzájemným ztotožněním hlavních bodů kreslené i fotografické perspektivy, začlení se konstruovaný perspektivní obraz do perspektivy fotografie.Stejný základní princip je platný i v různých variantách počítačového zpracování.
Poznámky ke konstrukci perspektivního obrazu obecně
Celková panoramatická fotogrammetrická perspektiva je zobrazením prostoru na polygonální průmětně, proto úběžníky půdorysně shodně orientovaných linií, zobrazené však na různých dílech panoramatu, mají jinou polohu. V rámci jednoho snímku však vzájemně rovnoběžné linie objektů stávajících i navrhovaných musí směřovat do jediného bodu - úběžníku daného směru.
Snímky jsou koncipovány tak, aby se s předpokládanou výškou navrhovaného objektu vešlo celé jeho perspektivní zobrazení do dané výšky panoramatu. Pokud by konstruovaný perspektivní obraz přesáhl výši fotografické perspektivy zobrazeného území, omezíme jej formátem fotografie.
S ohledem na definici perspektivní orientace a dokladované ortogonální zobrazení navrhovaného objektu je správnost jeho perspektivního zobrazení ověřitelná.
Při grafickém zpracování konstrukce zákresu perspektivního zobrazení navrhovaného objektu se snažíme zejména:
Vyjádření navrhovaných materiálů obvodového pláště:
- - matné masivy intenzivně zobrazují rozdíly mezi plochami osvětlenými a plochami ve vlastním nebo vrženém stínu
- - leštěné plochy - dle intenzity reflexe - zobrazují stíny přiměřeně slaběji, však s rostoucím efektem zrcadlení okolních objektů, zeleně, nebo oblohy.
Skleněné plochy obvodového pláště navrhovaného objektu se mohou zobrazit: jako - plochy plně reflexní, pokud světelná intenzita vnějšího prostoru mnohonásobně převyšuje světelnou intenzitu interiéru jako plochy transparentní, se zobrazením vnitřního prostoru, ve vzájemném kompromisu s reflexí podle poměrů intenzity obou faktorů - t.j. zvýšené světelné intenzity interiéru a vnějšího prostoru.
Perspektivní zobrazení průhledů do interiérů je součástí shodné perspektivní orientace se zobrazením vnějšího pláště navrhovaného objektu.
Zobrazení reflexního obrazu je založeno na perspektivním zobrazení pravoúhlé souměrnosti vzhledem k líci zrcadlové roviny
Vyšetření hranic ploch osvětlených a ploch ve vlastním nebo vrženém stínu musí plně respektovat světelnou situaci fotografie, danou polohou úběžníku vodorovných stínů na horizontě a úběžníku světla, půdorysně identického, umístěného pod linií horizontu ve vztahu k úhlu dopadajícího světelného paprsku. Perspektivní kresba by měla být vytvářena v obdobných světelných podmínkách, jako fotografické snímky.
Pro počítačové zobrazení ohraničení ploch osvětlených a ostíněných jsou uvedeny údaje lokality a času :
- ČR - Olomouc
- doba expozice
- panorama A - 25. 04. 2002 - 14.00 hod
- panorama B - 25. 04. 2002 - 13.00 hod
- panorama C - 01. 05. 2002 - 13.00 hod
Základní informace pro počítačové zpracování perspektivního obrazu:
- a) počítačové vybavení: předpokladem zpracování zákresů navrhovaného soutěžního řešení do panoramatických fotogrammetrických perspektiv je výkonnější PC s procesorem 1Ghz a s RAM pamětí min.128 Mb.
- b) Organizace sestavy perspektografických digitalizovaných podkladů: podklady jsou uloženy na CD mediu, organizovaném do třech základních adresářů dle jednotlivých stanovisek fotografií. Jednotlivé adresáře obsahují digitalizovanou fotografii ve formátu .psd (Phototoshop) členěnou tematicky dle vrstev, náhled ve formátu .jpeg (není určený pro finální zpracování), sloučenou fotografii ve formátu .tiff, situační výkres .dwg (14) a perspektivní průmětnu .dwg (14). Přímo na CD je uložena přehledka stanovisek ve formátu .dwg (14) a zpráva ve formátu .doc.
- c) Programové vybavení: zpracování fotografií předpokládá znalost práce s programem Photoshop, fotografie jsou členěny do jednotlivých tématických vrstev. Náhled na fotografii ve formátu .jpeg je možno otevřít v libovolném prohlížecím programu. Vlastní perspektiva bude konstruována architektonickým programem, např. Archicad, Autocad ….. a poté provedena montáž v programu pro zpracování fotografií např. Photoshop.
Zpracování fotogrammetrických podkladů:
Duben/ květen 2002
Doc.ak.arch. Bohumil Chalupníček
Vysoká škola uměleckoprůmyslová v Praze
Nám. Jana Palacha 80; Praha 1 Staré Město
Digitalizace:
Mgr.A. Daniel Bradáč
